| 加工定制：是 | 品牌：优爱宝UIROBOT | 型号：UIM 240系列（脉冲方向型驱动）步进电机驱动器 |
| 功率：0.3KW | 额定电压：12-40V | 产品认证：CE,*** |
| 适用电机：42/57/86/110 |
● 外形42.3 mm x 42.3 mm x 16.5 mm
● 与电机一体化设计，亦可分立工作
● 精密铸造铝合金机壳，坚固耐用，便于散热
电机驱动特性
● 宽电压输入12～40VDC
● 电机电流输出2A/4A/8A 峰值可调相电流
● 微步1～16 细分
● H 桥双极恒流，在线可控脱机/使能

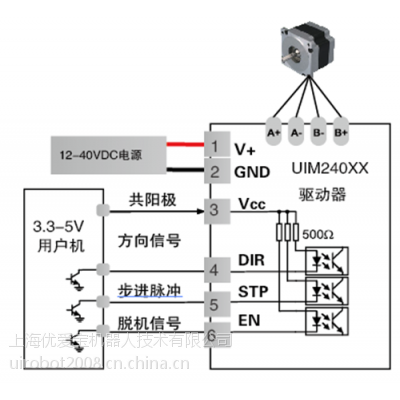

● 输入信号光电隔离，标准共阳极单脉冲
● 电流自动减半
UIM24002 / 04 / 08 是一系列微型高性能步进电机驱动器。其特点在于体积小，驱动能力强。加上对应的法兰后，能直接固定在 42 / 57 / 85 / 110 等系列的步进电机上。其本身厚度小于17 mm。UIM24002 能提供 0～2A可调峰值电流；UIM24004 能提供 1.5～4A 可调峰值电流；UIM24008 能提供 3～8A 可调峰值电流。其高速电流补偿功能，能补偿电机高速转动时反电动势造成的影响。除UIM24002 使用10V～35V直流供电外，这个系列的其他驱动器使用12V～40V 直流供电。
驱动器外壳为全铝合金铸件，坚固耐用，散热性能好。工作电气性能（环境温度25℃时）
供电电源电压 | 12V ～ 40VDC（UIM24002 型为10V ～ 35VDC） |
供电电源电流 | 峰值2A / 4A / 8A 每相（Max ) （实际电流由可调电阻设定） |
驱动方式 | 斩波恒流PWM 控制 |
励磁方式 | 整步，半步，4 细分，8细分，16 细分 |
通讯方式（环境温度25℃时）
并口通讯 | 步进脉冲、方向、脱机三种信号 |
微步细分 | 由板上拨码开关设定 |
使用环境及参数
冷却方式 | 自然冷却 | |
使用环境 | 场合 | 尽量避免粉尘、油雾及腐蚀性气体 |
温度 | -40 ℃ ～+ 85 ℃ | |
湿度 | <80%rh，无凝露，无结霜<> | |
震动 | 3G Max | |
*以上仅为标准产品，优爱宝同时提供电压可达50VDC及军用级产品。
